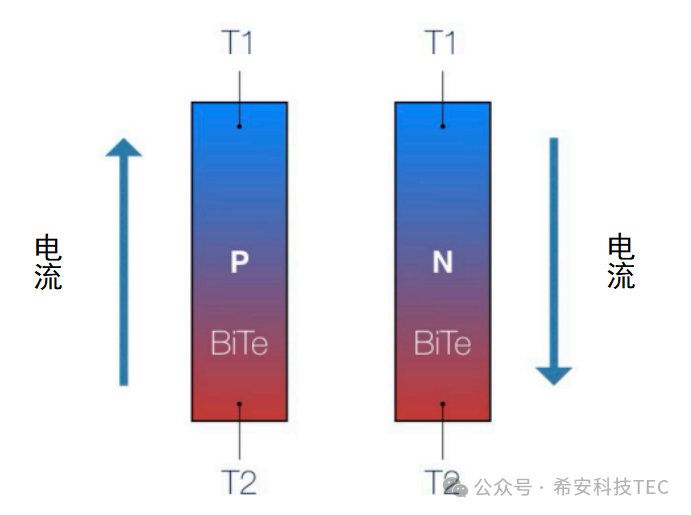

Aby sme lepšie pochopili, ako TEC funguje, pozrime sa najprv na jeho vnútornú štruktúru. Jadrom TEC je polovodičový termočlánok (zrno), ktorý sa všeobecne delí na typ P a typ N.
Keď jednosmerný prúd prechádza cez termočlánok, polovodičové zrná typu P a N (typ P (doplnené trojmocnými prvkami, ako je bór, ktoré majú otvory) vedú elektrinu cez otvory a stanú sa kladne nabité; Dvojica typu N (dotovaná päťmocnými prvkami, ako je fosfor), ktorá vedie elektrickú energiu elektrónmi a je záporne nabitá.
Na studenom konci nosiče preskočia z nižšej energetickej hladiny na vyššiu. Počas procesu prechodu energetickej hladiny sa teplo absorbuje, čím sa dosiahne chladiaci efekt. Medzitým, keď sa nosiče na horúcom konci rekombinujú, energia sa uvoľní, čo vedie k exotermickému javu. Ak jednosmerný prúd prechádza opačným smerom, chladiaci efekt sa premení na zahrievanie.

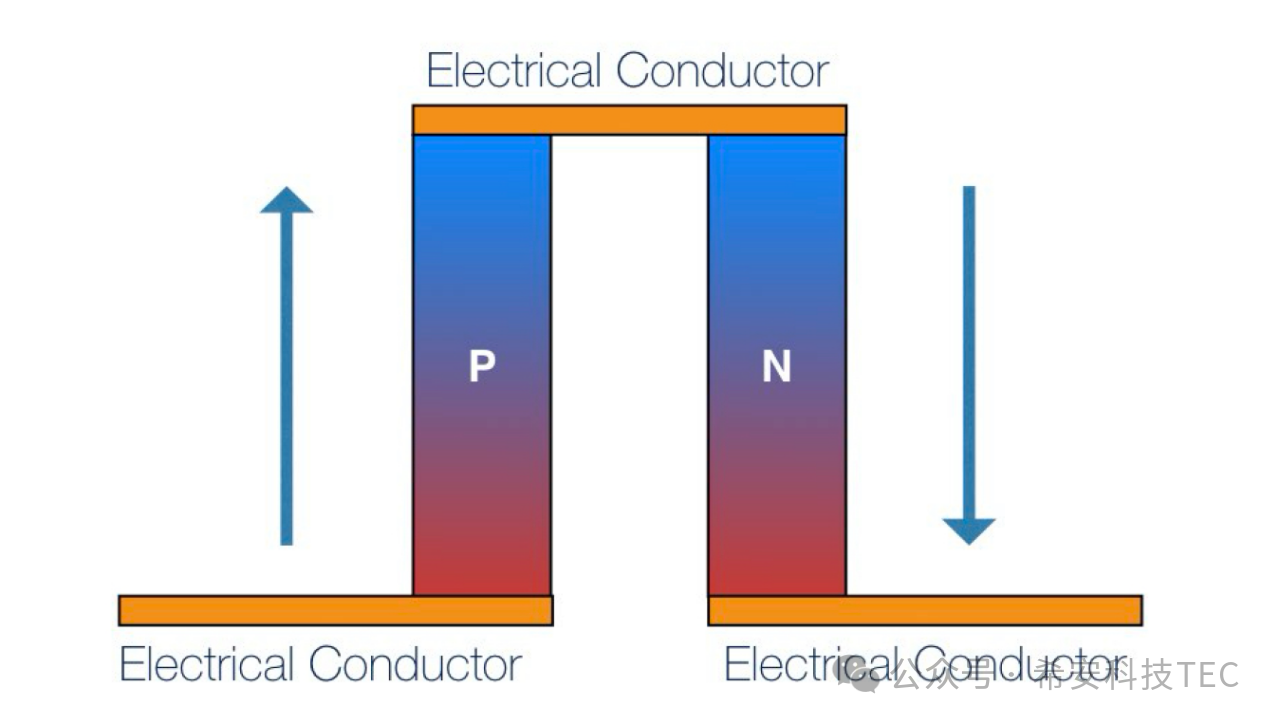

PN prechod cez vodivú vrstvu tvorí termočlánok a je základnou štruktúrnou zložkou TEC. Jediný pár termočlánkov môže po zapnutí dosiahnuť aj funkcie chladenia alebo vykurovania.

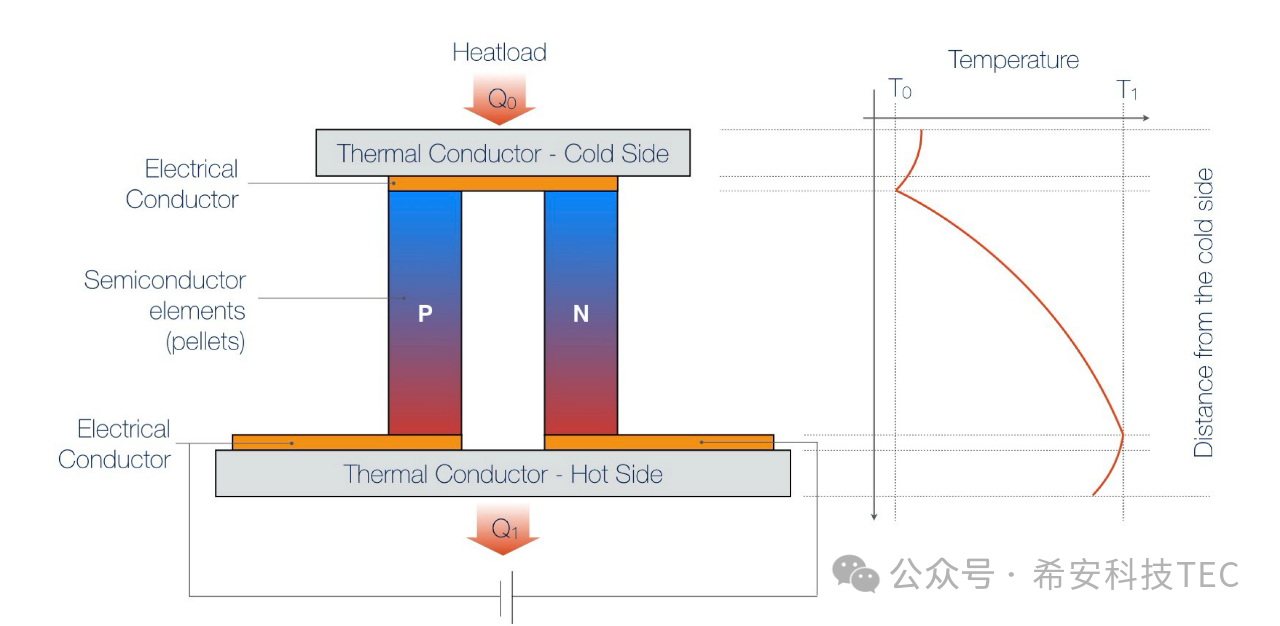

Tepelné vodiče sa pridajú na oba konce termočlánku, ako je znázornené na nasledujúcom obrázku: vytvorí sa kompletný TEC. Keď je TEC napájaný, horný povrch absorbuje teplo, ktoré sa nazýva studený koniec, a absorbované teplo je Q0. Spodný povrch uvoľňuje teplo a nazýva sa horúci povrch, pričom uvoľnené teplo je Q1 ； Q1= Q0+Qtec
Teplotný rozdiel medzi horným a spodným povrchom v dôsledku absorpcie a uvoľňovania tepla je ΔT，ΔT=T1-T0

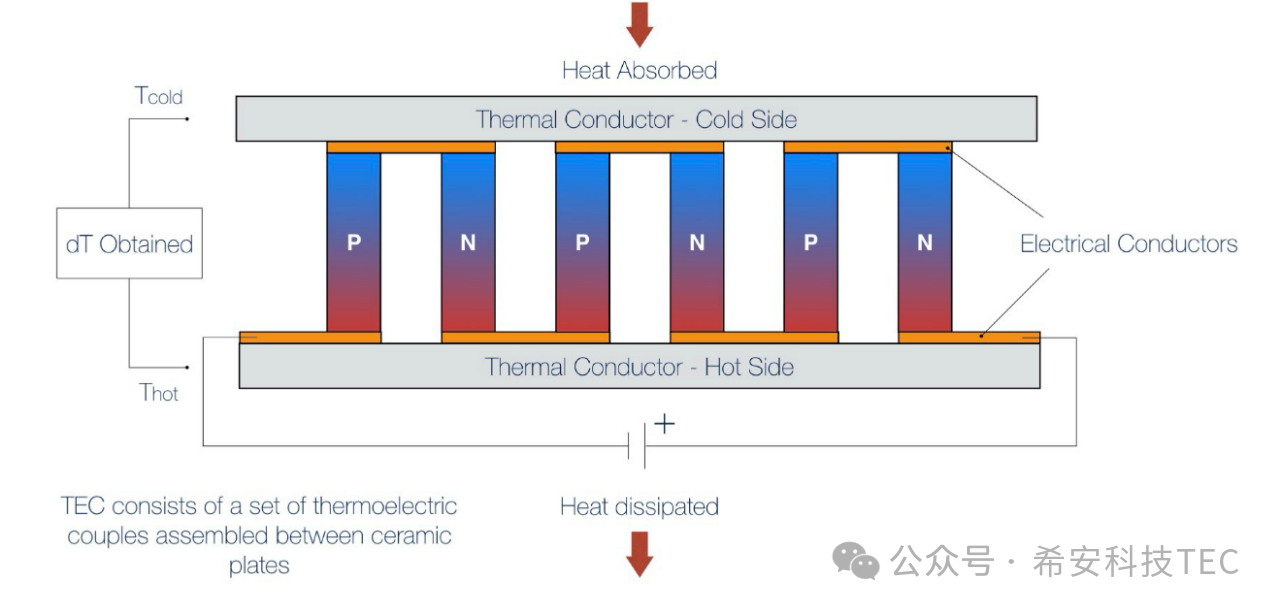

Pri každodennom používaní sa TEC zvyčajne skladá z viacerých párov PN prechodov. Na dosiahnutie väčšieho chladiaceho výkonu alebo teplotného rozdielu.
Po prečítaní článku je čas opäť venovať pozornosť tabuli:
Otázka: Aký je vzťah medzi teplom Qc absorbovaným na studenom konci a teplom Qt uvoľneným na horúcom konci?
A: Qc=Qt-Qtec.
Otázka: Prečo studené a horúce konce absorbujú a uvoľňujú teplo?
Odpoveď: Na studenom konci nosiče preskočia z nižšej energetickej hladiny na vyššiu. Proces prechodu energetickej hladiny absorbuje teplo, čím sa dosiahne chladiaci efekt. Medzitým, keď sa nosiče na horúcom konci rekombinujú, uvoľňujú energiu, čo vedie k exotermickému javu.
